Ce glossaire a pour but de vous aider à mieux comprendre nos systèmes pour trouver la bonne référence et la compatibilité des composants RAM-Mount. Vous pouvez également vous aider du site du constructeur www.ram-mount.com

N’hésitez pas à nous contacter au 06 75 38 02 02 pour avoir un conseil en ligne ou par mail à l’adresse gilles.lemaire@ram-mount.fr , nous pourrons étudier avec vous votre projet.

Lettres précédant le nombre dans la référence de l’article détermine le système et la taille de boule

RAM                       Base ou composant en aluminium marine
RAP                       Base ou composant en matériau composite
SB                         Quand « SB » est dans une référence RAP ceci représente « un ensemble de composants  assemblés»
RAP-SB-XXX           Système constitué, boule et douille dure, pas de caoutchouc
RAP-B-XXX             Compatible avec la boule de diamètre B 2.54 cm
RAM-A-XXX            Compatible avec la boule de diamètre A 1.42 cm
RAM-B-XXX            Compatible avec la boule de diamètre B 2.54 cm
RAM-XXX               Compatible avec la boule de diamètre C 3.81 cm
RAM-D-XXX            Compatible avec la boule de diamètre D 5.71 cm Applications professionnelles et militaire
RAM-E- XXX           Compatible avec la boule de diamètre E 8.57 cm Applications professionnelles et militaire

Lettre après le nombre détermine la longueur du bras de serrage dans un système de boule

RAM-A-XXX-B         Compatible avec les boules taille A, longueur du bras ou système taille B
RAM-B-XXX-A         Compatible avec les boules taille B, longueur du bras ou système taille A
RAM-B-XXX            Compatible avec les boules taille B, longueur du bras ou système taille standard
RAM-B-XXX-C         Compatible avec les boules taille B, longueur du bras ou système taille C
RAM-XXX-B            Compatible avec les boules taille C, longueur du bras ou système taille B
RAM-XXX-D            Compatible avec les boules taille C, longueur du bras ou système taille D Applications professionnelles et militaire
RAM-D-XXX            Compatible avec les boules taille D, longueur du bras ou système taille D Applications professionnelles et militaire
RAM-D-XXX-C         Compatible avec les boules taille D, longueur du bras ou système taille C Applications professionnelles et militaire
RAM-D-XXX-E         Compatible avec les boules taille D, longueur du bras ou système taille E Applications professionnelles et militaire
RAM-E-XXX-D         Compatible avec les boules taille E, longueur du bras ou système taille D Applications professionnelles et militaire
RAM-E-XXX             Compatible avec les boules taille E, longueur du bras ou système taille E Applications professionnelles et militaire

Dimensions du bras de serrage (douille)

Référence des produits

Longueur totale (cm)

Longueur entre axes de boules (cm)

RAM-B-201-A

6.19

4.44

RAM-B-201

9.36

7.30

RAM-B-201-C

15.24

13.17

RAM-201-B

11.43

8.89

RAM-201

14.28

10.79

RAM-201-D

23.17

22.22

RAM-D-201-C*

12.85

8.09

RAM-D-201*

21.27

16.66

RAM-D-201-E*

32.70

28.41

RAM-E-201-D*

18.41

11.11

RAM-E-201*

32.06

25.08

 *Bras destinés aux applications professionnelles et militaire

Code de préfixe RAM

Pour résister à la corrosion, les produits RAM sont faits d'aluminium marin de haute qualité avec une finition anodisée noire, d'acier inoxydable et de boules en caoutchouc. Les ensembles de fixation standard pour GPS, GSM, Radios sont constitués d’un berceau et/ou d’une base à visser (côté appareil), un bras de serrage avec articulation, une base avec ventouse à dépression en caoutchouc ou une base d’accroche en « U » pour guidon. D'autres configurations peuvent être réalisées pour fixer un ordinateur portable dans les véhicules ou des appareils électroniques utilisés dans la marine.

Reconnu et admis par l'office des brevets des États-Unis, RAM est le seul système universel de fixation avec boules et douille qui peut supporter des charges importantes en limitant les vibrations. Les champs d’utilisation sont très larges : grand public, professionnel, industrie, militaire…

Code de préfixe RAP

Certains articles de la catégorie boule B sont disponibles en matériaux composite, ils se différencient par le préfixe RAP. Les ensembles composés incluent les bras simples (rigide ou flexible) ou les bras à doubles douilles avec la même technologie en caoutchouc brevetée.  Des systèmes avec attaches rapides sont disponibles et compatibles avec les différents systèmes.

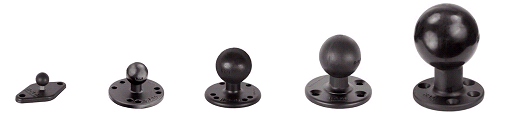

Tailles de boule RAM et charges généralement supportées

Les boules RAM sont fabriquées par injection et moulée sur un mandrin d'aluminium marin de haute qualité. Leurs tailles déterminent la compatibilité et le système à utiliser avec les autres composants complémentaires. L’ensemble ainsi constitué pourra supporter plus ou moins de charge (voir tableau indicatif non contractuel).



Boule A : 1.42 cm de diamètre (généralement utilisée pour supporter une charge de 0 à 0.45 kg)
Boule B : 2.54 cm de diamètre (généralement utilisée pour supporter une charge de 0 à 2 kg)
Boule C : 3.81 cm de diamètre (généralement utilisée pour supporter une charge de 1 à 4 kg)
Boule D : 5.71 cm de diamètre (généralement utilisée pour supporter une charge de 4 à 6.5 kg) Applications professionnelles et militaire
Boule E : 8.57 cm de diamètre (généralement utilisée pour supporter une charge de 6 à 11 kg) Applications professionnelles et militaire



Berceaux et Système supports RAM

La gamme RAM comprend des berceaux moulés spécialement aux dimensions des Sondeurs, GPS, GSM, PDA, UMPC, Tablet PC de multiples marques, berceaux universels ou bases VESA permettant de créer des ensembles de fixations sur mesures s’adaptant à de nombreux appareils électroniques. Ils sont généralement compatibles avec les bases losanges ou rondes permettant de constituer un ensemble avec bras de serrage et base de fixation à visser, tube, ventouse…, dès lors que tous les éléments sont dans le même système de taille de boule choisi (ex : RAM-B-238 + RAM-B-201 + RAM-B-202)

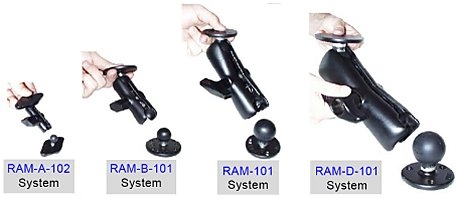

Pour exemple, voici 4 ensembles constitués identiques avec taille de boule A, B, C ou D (selon la charge à supporter)



Pas de vis et filtages

NPT
est un type de raccord hydraulique. Il désigne en réalité la forme du filetage et la façon dont l'étanchéité est faite. Dans le cas du NPT, elle est assurée par un contact arête sur cône. Le nom NPT provient du standard Americain National Pipe Thread Tapered. (Définition Wikipédia)
Information sur les Filtages métrique (M)
